| OPGW光纜結構性能參數表 | |||||||
| 光纜型號 | OPGW-24B1-42[54.0；9.3] | |||||||
| 招標規格號 | OPGW-9-40-1 | 企標型號 | OPGW-1C 1/24B1 (0/42-9.3) | |||||

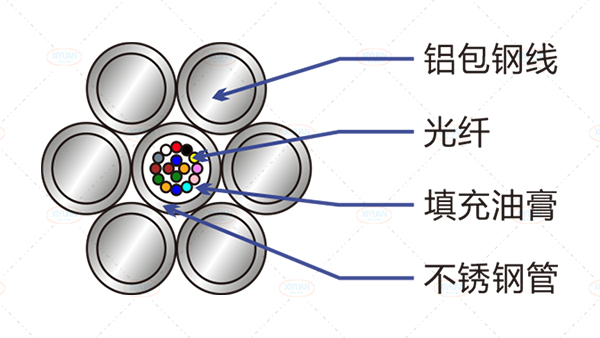

| 光纜結構圖 |
| |||||||
| 結構參數 | 名稱 | 根數 | 名稱 | 根數 | 原材料直徑 | |||
| 光纖 | G.652 | 24 | G.655 | 0 | ||||
| 中心 | SUS管 | 1 | 光纖芯數 | 24 | 管直徑 | 3.00 | mm | |
| 第一層 | 20.3%AS線 | 6 | AA線 | 0 | 線直徑 | 3.00 | mm | |
| 技術參數 | 參照 IEC、IEEE、DT/T 832-2016、GB/T 7424.4-2003 標準 | |||||||
| 絞合：中心線與各層之間填充防蝕油膏 最外層絞合方向為"右"向（Z-stranding） | ||||||||
| 光纜直徑： | 9.00 | mn | ||||||
| 光纜重量： | 304 | kg/km | ||||||
| 計算截面積 | AS面積 | 42.41 | mm2 | |||||
| AA面積 | 0 | mm2 | ||||||
| 總截面 | 42.41 | mm2 | ||||||
| 標稱抗張強度（RTS） | 54.0 | kN | ||||||
| 楊氏模量（E-Modulus） | 162.0 | kN/mm2 | ||||||
| 熱膨脹系數 | 13.0 | 10-6/℃ | ||||||
| 最大允許工作應力（MAT）（42%RTS） | 509.2 | N/mm2 | ||||||
| 每日應力（EDS）（16%～25%RTS） | 203.7～318.3 | N/mm2 | ||||||
| 極限特殊應力（70%RTS） | 891.1 | N/mm2 | ||||||
| 直流電阻 | 2.027 | Ω/km | ||||||
| 短路電流 （0.25s，40℃～200℃） | 6.1 | kA | ||||||
| 短路電流容量 I2t | 9.3 | kA2.S | ||||||
| 最小彎曲半徑： | 施工： | 180 | mm | |||||
| 運行： | 135 | mm | ||||||
| 拉重比 | 18.1 | km | ||||||
| 溫度范圍 | 安裝溫度 | --10～+50 | ℃ | |||||
| 運輸和運行溫度 | --40～+80 | ℃ | ||||||
注：所有尺寸和數據均為標稱值
